2025 年 12 月 8 日，欧博官网全球半导体制造巨头台积电（TSMC）在欧洲 OIP（Open Innovation Platform）论坛上抛出重磅消息：计划于 2028 年量产的 A14 工艺，相比 2018 年推出的 N7 工艺，十年间能效比实现 4.2 倍的跨越式提升。这一技术突破不仅彰显了台积电在先进逻辑工艺领域的绝对领先地位，更将为人工智能、移动终端、高性能计算（HPC）等核心应用场景带来革命性变化，重新定义半导体行业的性能与功耗标杆。
十年磨一剑：从 N7 到 A14 的能效进化之路

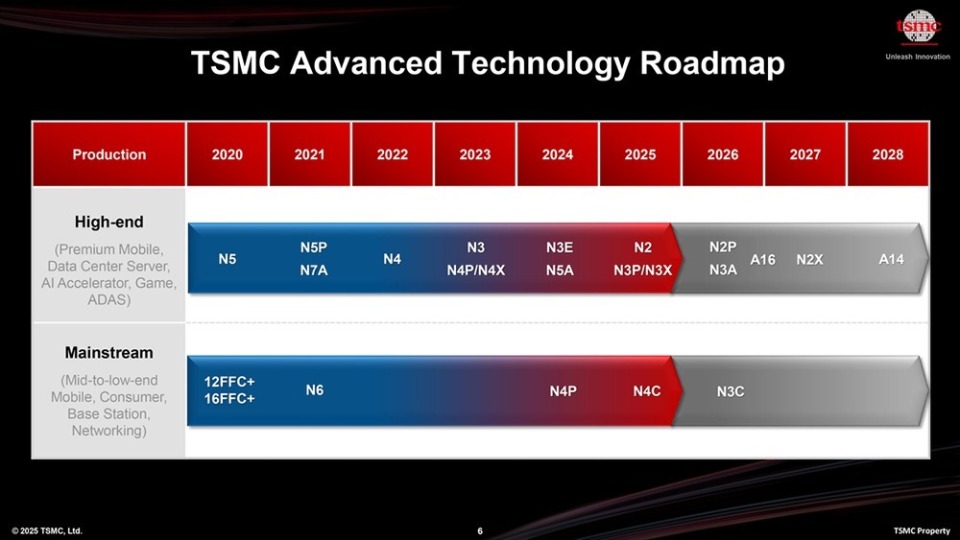

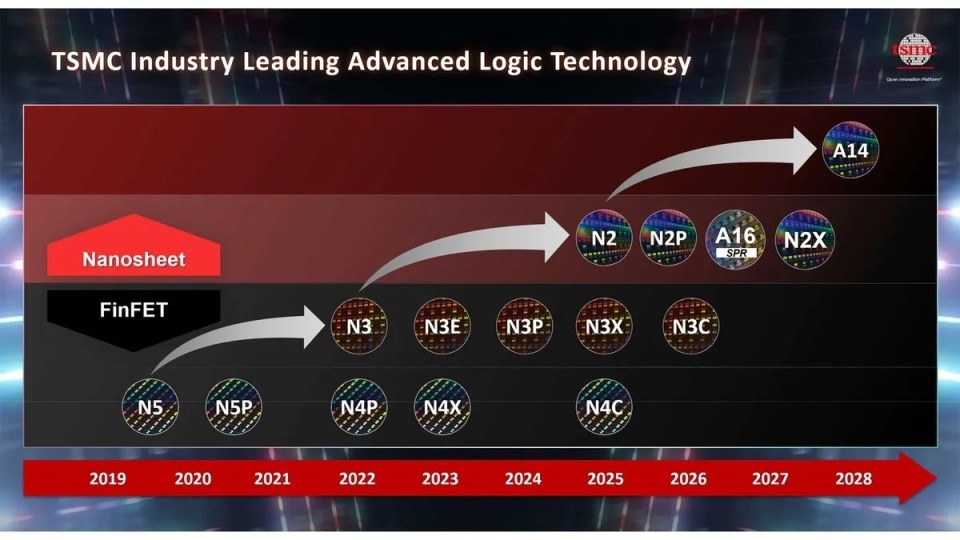

半导体工艺的演进始终围绕 “性能提升、功耗降低、面积缩小”（PPA）三大核心目标，而能效比的突破更是衡量技术成熟度的关键指标。台积电在此次论坛上公布的技术路线图显示，从 2018 年的 N7 工艺到 2028 年的 A14 工艺，十年间完成了五代工艺的迭代升级，每一代都实现了稳步的性能与功耗优化。

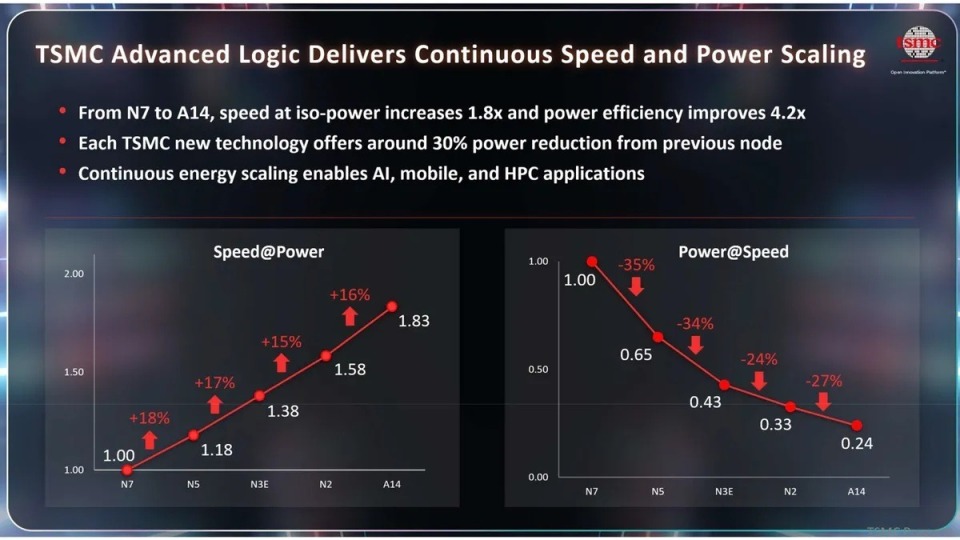

根据台积电官方数据，历代工艺的演进呈现清晰的递进规律：每一代制程节点平均能降低约 30% 的功耗，同时性能提升幅度维持在 15% 至 18% 之间。具体来看，从 N7 到 N5，相同功耗下性能提升 18%；N5 到 N3E，性能再涨 17%；N3E 到 N2，性能提升 15%；而即将到来的 A14 工艺，相比前一代 N2 工艺，在相同功耗条件下性能进一步提升 16%，在相同频率条件下功耗则降低 27%。
叠加十年间的迭代效应，A14 工艺的综合能效比达到了 N7 工艺的 4.2 倍 —— 在相同功耗下，A14 的性能是 N7 的 1.83 倍，而在相同性能需求下，A14 的功耗仅为 N7 的约 1/4.2。这一数据意味着，未来搭载 A14 工艺芯片的设备，无论是智能手机、AI 服务器还是边缘计算终端，都将在续航能力与运算速度上实现质的飞跃，为高负载应用场景提供更强的技术支撑。
核心技术突破：GAA 架构与 NanoFlex Pro 的双重赋能

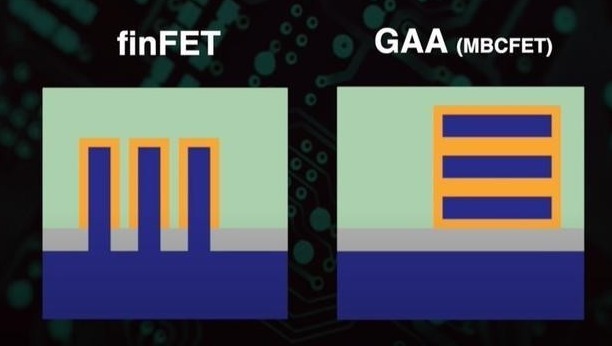

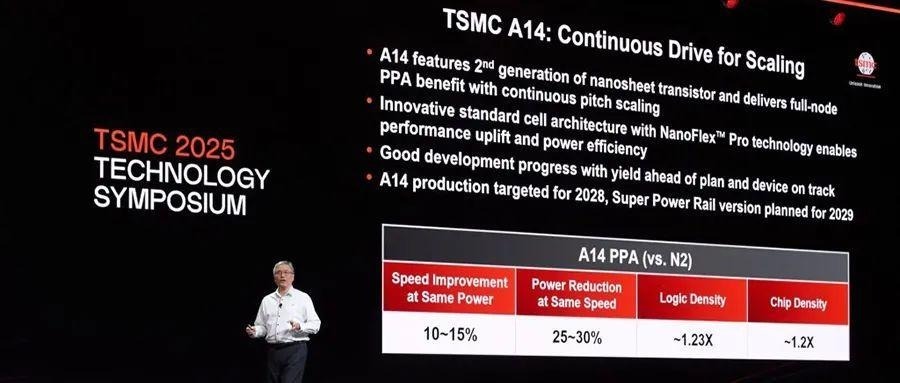

A14 工艺的能效飞跃，离不开底层晶体管技术与设计灵活性的双重革新。作为台积电下一代旗舰工艺，A14 将采用第二代全环绕栅极（GAA）晶体管，相比第一代 GAA 技术，在电流控制精度、漏电流抑制等方面实现显著提升，为性能与功耗的平衡提供了硬件基础。
更值得关注的是，A14 工艺首次引入 NanoFlex Pro 技术，这一技术是对现有 NanoFlex 技术的全面升级。NanoFlex 技术已在 N2 工艺中得到应用，通过提供可配置的晶体管元件，让设计师能够根据应用需求调整芯片架构；而 NanoFlex Pro 则进一步提升了配置的精准度，支持对晶体管的阈值电压、驱动能力等核心参数进行微雕级调整，从而在特定应用场景（如 AI 推理、图形渲染、数据处理）中实现 PPA 指标的最优解。
台积电技术专家在论坛上解释，NanoFlex Pro 的核心价值在于 “定制化优化”—— 不同类型的芯片对性能、功耗、面积的需求存在差异，例如手机 SoC 需要兼顾续航与性能，而数据中心芯片则更侧重峰值性能与稳定性。通过 NanoFlex Pro，设计师可以为不同功能模块量身定制晶体管配置，避免了 “一刀切” 的设计局限，这也是 A14 工艺能够在多场景下实现能效领先的关键原因之一。
不过需要注意的是，首发版本的 A14 工艺暂不支持超级电轨（Super Power Rail，SPR）架构，即行业关注的背面供电技术。台积电表示，背面供电技术将在 2029 年推出的 A14 升级版中实现，该版本将重点满足高性能客户端（如高端 PC 处理器）和数据中心服务器芯片的需求，通过分离正面信号传输与背面供电路径，进一步降低供电损耗，提升芯片的峰值性能与稳定性。
AI 驱动设计：EDA 工具解锁 7% 额外功耗节省

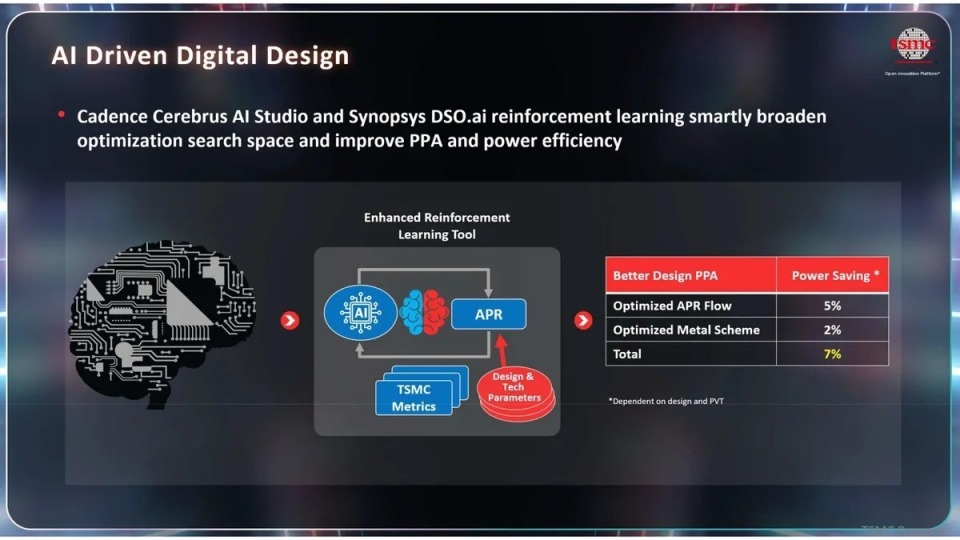

除了工艺本身的革新，台积电在芯片设计流程中也引入了 AI 技术，通过工具链优化进一步挖掘功耗潜力。据介绍，台积电与 Cadence、Synopsys 等 EDA（电子设计自动化）巨头合作，推出了基于强化学习的设计工具 ——Cadence Cerebrus AI Studio 和 Synopsys DSO.ai。
这些 AI 驱动的工具能够突破传统设计流程的局限，在制造工艺与布局布线层面探索更广阔的优化空间。通过强化学习算法，工具可以自动调整设计参数、优化芯片平面布局，并在性能、功耗、面积之间找到最佳平衡点。台积电提供的数据显示，通过优化自动布局布线（APR）流程，可实现 5% 的功耗节省；通过优化金属互联方案，可额外获得 2% 的功耗降低，两项优化累计可为芯片带来 7% 的总功耗节省（具体效果因设计方案和工艺、电压、温度条件而异）。
在半导体工艺进入 3nm 及以下节点后，芯片的布局复杂度呈指数级增长，传统人工优化已难以应对海量的设计变量。AI 工具的介入不仅提升了优化效率，更能发现人工无法察觉的优化组合，成为先进工艺实现 PPA 突破的重要辅助。台积电强调，AI 驱动的设计流程将与先进制造工艺深度绑定，共同推动半导体技术向更高能效、更高性能的方向发展。

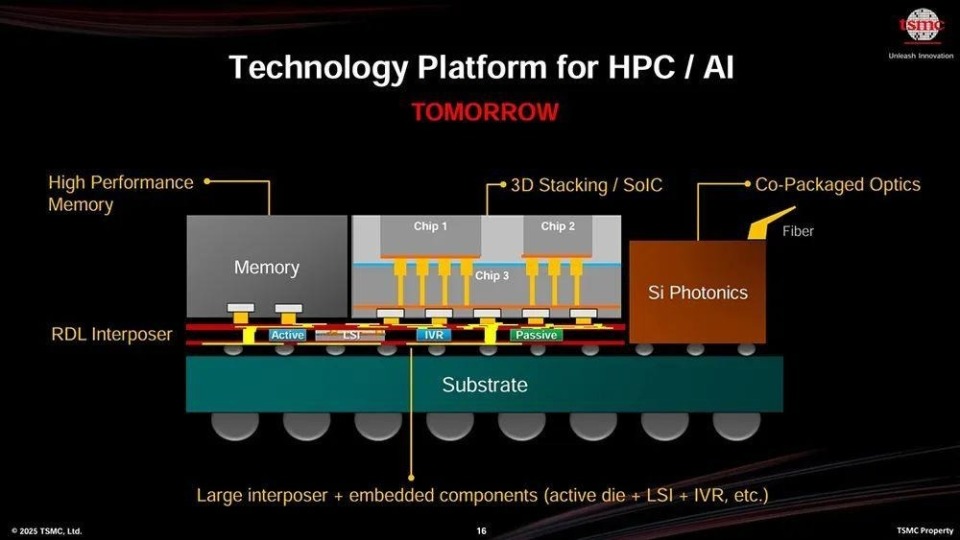

行业影响深远：重塑 AI 与数据中心芯片格局

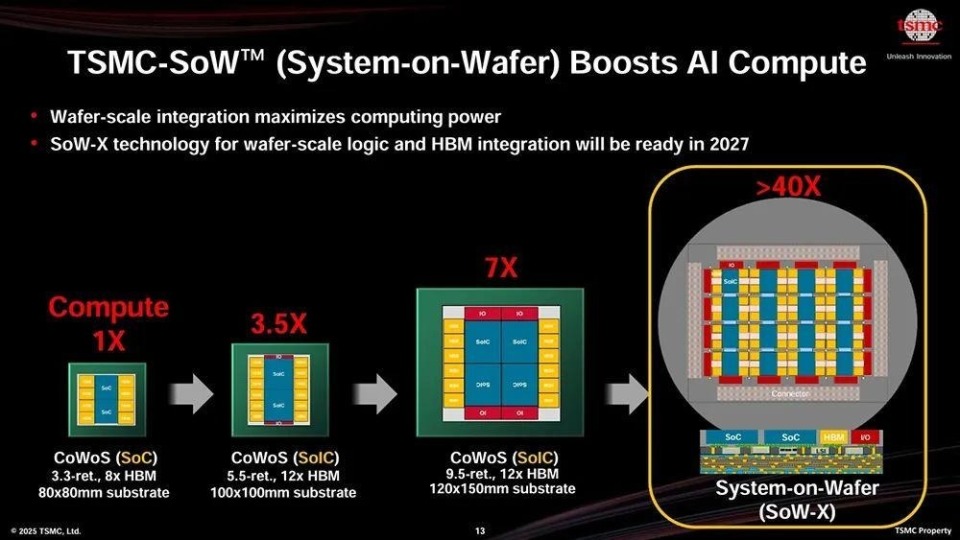

A14 工艺的推出，恰逢全球 AI 产业爆发与数据中心建设加速的关键时期。当前，大语言模型、生成式 AI 等应用对芯片的算力需求持续暴涨，而数据中心的能耗问题也日益突出，高能效比的芯片成为行业迫切需求。台积电 A14 工艺的 4.2 倍能效提升，将为这些场景提供及时的技术解决方案。
对于移动终端市场而言，A14 工艺将让智能手机、平板电脑等设备在搭载更强大 AI 功能的同时，实现更长的续航时间。例如，未来的旗舰手机 SoC 在运行复杂 AI 影像处理、AR 应用时，功耗可降低近 70%，有效解决高性能与长续航之间的矛盾。
在数据中心领域，A14 工艺的低功耗特性将显著降低服务器集群的能耗成本。据测算，若数据中心全面采用基于 A14 工艺的服务器芯片，整体能耗可降低 40% 以上。同时，A14 工艺的性能提升也将加速 AI 模型的训练与推理速度，为 AI 产业的创新发展提供更强动力。
从行业竞争格局来看，台积电凭借 A14 工艺进一步巩固了其在先进工艺领域的领先优势。目前，三星等竞争对手虽也在推进 GAA 工艺，但在能效比提升、设计工具生态等方面仍与台积电存在差距。A14 工艺的提前布局，将帮助台积电吸引更多高端芯片设计客户，进一步扩大市场份额。
结语：技术迭代永无止境，半导体行业迈向新高度
台积电 A14 工艺的发布，不仅是一次单纯的技术升级，更是半导体行业发展的一个重要里程碑。十年间 4.2 倍的能效提升，背后是晶体管架构、设计工具、制造工艺等多维度的协同创新，也印证了 “摩尔定律并未失效，而是以更多元的形式演进” 的行业共识。
